Introduzzjoni tal-Prodott

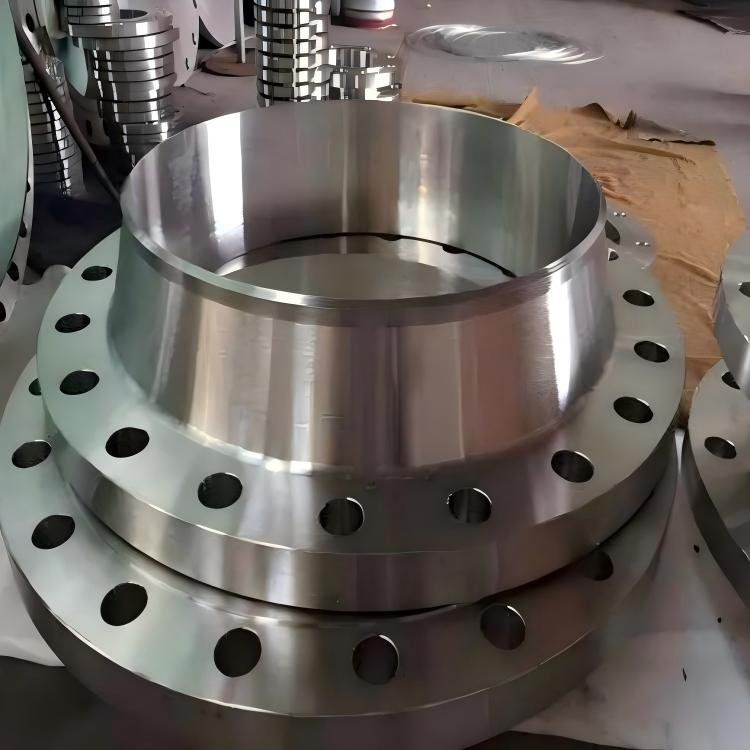

Fil-kostruzzjoni prattika tal-pipeline,Flanġijiet tal-għonq tal-weldjatura BSħafna drabi jintgħażlu meta pajp jeħtieġ li jkun imqabbad ma 'tagħmir bħalvalvoli, pompi, tankijiet taħt pressjoni, jew skambjaturi tas-sħana. Il-buttun tal-flanġ huwa wweldjat mal-pajp permezz ta 'l-iwweldjar tal-butt, li joħloq transizzjoni gradwali bejn il-ħxuna tal-ħajt tal-pajp u l-korp tal-flanġ.

Meta mqabbla mal-flanġijiet li jiżolqu-fuq jew tal-pjanċa, din it-tranżizzjoni strutturali tista 'tgħin biex tnaqqas il-konċentrazzjoni tal-istress ħdejn iż-żona tal-ġonta. Għal pipelines esposti għal varjazzjonijiet fil-pressjoni jew bidliet fit-temperatura, konfigurazzjoni bħal din tista 'ttejjeb l-istabbiltà ġenerali tal-konnessjoni.

L-għażla tal-materjal ġeneralment tiddependi fuq il-kundizzjonijiet tas-servizz tal-pipeline.Flanġijiet tal-azzar tal-karbonjuhuma komunement użati f'ambjenti industrijali ġenerali, filwaqt ligradi tal-istainless steel bħal 304 jew 316Lhuma ħafna drabi magħżula għal pipelines li jġorru midja korrużiva jew li joperaw f'ambjenti umdi.

Matul il-manifattura, id-dimensjonijiet, il-mudelli tat-toqob tal-boltijiet, u l-ħxuna tal-flanġ huma mmaxinjati skontRekwiżiti BS 4504. Qabel il-kunsinna, il-prodotti huma tipikament spezzjonati u protetti b'kisi temporanju biex jillimitaw il-korrużjoni waqt il-ħażna u t-trasport.

Parametri tal-Prodott

Parametru	Speċifikazzjoni
Standard ta' Eżekuzzjoni	BS4504
Tip ta' Prodott	Falsifikati, Flanġ tal-għonq tal-Weldjatura
Firxa Daqs	DN10 - DN4000
Klassifikazzjoni tal-Pressjoni	PN2.5 - PN400
Tip ta' Konnessjoni	Butt Welding, Konnessjoni bil-bolt
Kategoriji tal-Materjal	Q235, S235JR, S355JR, S355J0, ST37.2, 304, 316L
Trattament tal-wiċċ	Żejt preventiv tas-sadid, galvanizzar bis-sħana-dip, sandblasting, ħasil bl-aċidu
Metodu ta 'ppakkjar	Ċestun tal-injam, Pallet tal-injam
Kapaċità tal-Provvista	2000 tunnellata / xahar

Dijagramma Teknika

BS4504 TABELLA 16/2
FLANĠI TA 'L-GĦONQ TAL-WELDING TA' L-AZZAR 16 bar

product-854-305

Nom.size	Pajp od d₁	Flanġ			Wiċċ mgħolli		Bolting	Tħaffir			Għonq
Nom.size	Pajp od d₁	D	b	h₁	d₄	f	Bolting	Nru.	d₂	k	d₃	h₂	r
10	17.2	90	14	35	40	2	M12	4	14	60	28	6	4
15	21.3	95	14	35	45	2	M12	4	14	65	32	6	4
20	26.9	105	16	38	58	2	M12	4	14	75	40	6	4
25	33.7	115	16	38	68	2	M12	4	14	85	46	6	4
32	42.4	140	16	40	78	2	M16	4	18	100	56	6	6
40	48.3	150	16	42	88	3	M16	4	18	110	64	7	6
50	60.3	165	18	45	102	3	M16	4	18	125	75	8	6
65	76.1	185	18	45	122	3	M16	4	18	145	90	10	6
80	88.9	200	20	50	138	3	M16	8	18	160	105	10	8
100	114.3	220	20	52	158	3	M16	8	18	180	131	12	8
125	139.7	250	22	55	188	3	M16	8	18	210	156	12	8
150	168.3	285	22	55	212	3	M20	8	22	240	184	12	10
175	193.7	315	24	60	242	3	M20	8	22	270	210	12	10
200	219.1	340	24	62	268	3	M20	12	22	295	235	16	10
250	273	405	26	70	320	3	M24	12	26	355	292	16	12
300	323.9	460	28	78	378	4	M24	12	26	410	344	16	12
350	355.6	520	30	82	438	4	M24	16	26	470	390	16	12
400	406.4	580	32	85	490	4	M27	16	30	525	445	16	12
450	457.2	640	34	87	550	4	M27	20	30	585	496	16	12
500	508	715	34	90	610	4	M30	20	33	650	548	16	12
600	609.6	840	36	95	725	5	M33	20	36	700	652	18	12
700	711.2	910	36	100	795	5	M33	24	36	840	755	18	12
800	812.8	1025	38	105	900	5	M36	24	39	950	855	20	12
900	914.4	1125	40	110	1000	5	M36	28	39	1050	955	20	12
1000	1016	1255	42	120	1115	5	M39	28	48	1170	1058	22	16
1200	1220	1485	48	130	1330	5	M45	32	48	1390	1262	30	16
1400	1420	1685	52	145	1530	5	M45	36	48	1590	1465	30	16
1600	1620	1930	58	160	1750	5	M52	40	56	1820	1668	35	16
1800	1820	2130	62	170	1950	5	M52	44	56	2020	1870	35	16
2000	2020	2345	66	180	2150	5	M56	48	62	2230	2072	40	16

Vantaġġi tal-Prodott

Konformità dimensjonali mal-BS 4504

Il-magni u t-tħaffir tal-flanġ isegwu t-tolleranzi dimensjonali definiti f'BS 4504, inkluż id-dijametru taċ-ċirku tal-bolt, l-ispazjar tat-toqob u l-ħxuna tal-flanġ. Iż-żamma ta 'dawn id-dimensjonijiet tgħin biex tiżgura li l-ħanek jista' jaqbel sew ma 'pajpijiet, gaskits, u flanġijiet tat-tgħammir waqt l-assemblaġġ.

Għażliet ta 'materjal multipli

Is-sistemi tal-pipeline ħafna drabi joperaw taħt kundizzjonijiet ambjentali differenti. Materjali tal-azzar tal-karbonju bħal Q235 jew S355JR jintużaw ħafna għal pipelines industrijali standard, filwaqt li l-istainless steel (304 / 316L) jintgħażlu b'mod komuni meta r-reżistenza għall-korrużjoni ssir importanti.

Struttura tal-għonq tal-weldjatura

Il-buttun għax-xejn iwweldjat mal-pajp jippermetti li t-tagħbija mill-ġonta tal-flanġ tittrasferixxi aktar gradwalment fil-ħajt tal-pajp. F'applikazzjonijiet fejn il-pipelines jesperjenzaw varjazzjoni jew vibrazzjoni tal-pressjoni, din il-ġeometrija tista 'tgħin biex tnaqqas il-konċentrazzjoni tal-istress madwar iż-żona tal-weldjatura.

Applikazzjonijiet Ewlenin

Żejt u Faċilitajiet tal-Gass

Flanġijiet tal-għonq tal-weldjatura BShuma komunement installati fil-linji tal-ipproċessar taż-żejt, stazzjonijiet tal-kompressur, u pajpijiet tar-raffineriji, speċjalment fejn il-pajpijiet jeħtieġ li jgħaqqdu ma 'pompi, valvi jew tankijiet taħt pressjoni.

Impjanti tal-Ipproċessar Kimiku

Is-sistemi tal-produzzjoni kimika ħafna drabi jinkludu pipelines konnessi ma 'reatturi, skambjaturi tas-sħana, u tagħmir tal-ħażna. F'dawn l-ambjenti, konnessjonijiet flanged jippermettu manutenzjoni aktar faċli meta sezzjonijiet tal-pajpijiet jeħtieġ li jitneħħew.

Sistemi ta' Ġenerazzjoni tal-Enerġija

Fl-impjanti tal-enerġija, il-flanġijiet jistgħu jidhru f'pipelines tal-fwar, konnessjonijiet tal-bojlers u sistemi tat-turbini. Flanġijiet tal-għonq tal-weldjatura ħafna drabi jintużaw f'postijiet fejn hija meħtieġa affidabbiltà mekkanika.

Marittimu u Bini tal-Bastimenti

Is-sistemi tal-pajpijiet tal-vapuri spiss jużaw ġonot tal-flanġ f'linji tal-ilma tas-saborra, sistemi ta 'trasferiment tal-fjuwil, u pipelines tat-tifi tan-nar, fejn ir-reżistenza għall-korrużjoni u l-aċċessibbiltà tas-servizz huma importanti.

FAQ

Q1: Il-flanġijiet tal-għonq tal-weldjatura tiegħek huma manifatturati skont BS4504?

Iva. BS Weld Neck Flanġis huma prodotti bbażati fuq ir-rekwiżiti dimensjonali definiti f'BS 4504, inkluż it-tqassim tat-toqba tal-boltijiet u l-klassifikazzjonijiet tal-pressjoni. Ir-rapporti tat-test tal-materjal u d-dokumenti ta 'spezzjoni jistgħu jiġu fornuti ma' vjeġġi jekk meħtieġ.

Q2: Jistgħu l-ispeċifikazzjonijiet tal-BS Weld Neck Flanges jiġu personalizzati?

Il-personalizzazzjoni hija possibbli għal gradi materjali, trattament tal-wiċċ, u ċerti dimensjonijiet skont ir-rekwiżiti tal-proġett. Il-kwantità minima tal-ordni normalment tvarja skont l-ispeċifikazzjoni u t-tip ta 'materjal, u d-dettalji jistgħu jiġu diskussi waqt il-konferma tal-ordni.
